缩放详细

射频同轴开关

射频器件, 射频开关38评论

一个RF（射频）和微波开关是一个设备来路由高频通过传输路径的信号。射频和微波开关广泛用于微波测试系统中，用于仪器和待测设备（DUT）之间的信号路由。将开关组合到开关矩阵系统中，可以将来自多个仪器的信号路由到单个或多个DUT。这使得多个测试可以在相同的设置下执行，无需频繁的连接和断开连接。整个测试过程可以自动化，从而提高大批量生产环境中的吞吐量。 射频同轴开关，工作频率范围为DC~40GHz，使用寿命周期可达200万次。标准的高性能开关，特殊的选择，如扩展温度范围，低互调等。   型号 频率（GHz） 开关类型 开关时间（mS，最大值） 使用寿命（次） 连接器 货期（周） QMS2V DC~67GHz SPDT 20 1M 1.85mm 2~4 QMS62 DC~50GHz SP4T, SP6T 20 1M 2.4mm 2~4 QMSD22 DC~50GHz DPDT 20 1M 2.4mm 2~4 QMS2K DC~40GHz SPDT 15 1M 2.92mm 2~4 QMS2KT DC~40GHz SPDT（带负载） 15 1M 2.92mm 2~4 QMS6K DC~40GHz SP3T~SP6T 15 1M 2.92mm 2~4 QMS6KT DC~40GHz…

缩放详细

射频低噪声放大器整机

射频器件, 信号放大器评论

型号 频率 噪声系数 输出功率 增益 增益平坦度 电压 驻波 货期 （GHz） （dBm，最大值） （dBm，最小值） （dB，最小值） （±dB，典型值） （VDC） （最大值） （周） FD-100-18000-35-40 0.1~18 4 10 35 ±3 220 2.5 2~8 FD-400-8000-40-25 0.4~8 2.5 14 40 ±1.5 110 1.8 2~8 FD-500-8000-20-25 0.5~8 2.5 20 20 ±2 220 2 2~8 FD-500-18000-45-30 0.5~18 3 10 45 ±2.5 220 2 2~8 FD-700-8000-30-25 0.7~8…

缩放详细

射频功率放大器整机

射频器件, 信号放大器19评论

型号 频率 饱和功率 1dB压缩点功率 增益 增益平坦度 电压 驻波 货期 （GHz） （dBm，最小值） （dBm，最小值） （dB，最小值） （±dB，典型值） （VDC） （最大值） （周） FD-20-2700-50-44S 0.02~2.7 44 – 50 ±2.5 220 2.2 2~8 FD-500-2700-51-50 0.5~2.7 – 50 51 ±2.5 220 3 2~8 FD-700-2000-40-40 0.7~2 – 40 40 ±1 220 2 2~8 FD-700-2500-50-52S 0.7~2.5 52 – 50 ±2 220 2 2~8 FD-700-2700-50-50S 0.7~2.7…

缩放详细

射频信号低噪声放大器

射频器件, 信号放大器评论

型号 频率 噪声系数 1dB压缩点功率 增益 增益平坦度 电压 驻波 货期 （GHz） （dB，最大值） （dBm，最小值） （dB，最小值） （±dB,典型值） （VDC） （最大值） （周） FD-0.1-500-24-30 0.0001~0.5 3 5 24 ±0.5 15 1.5 2~8 FD-0.1-500-30-30 0.0001~0.5 3 5 30 ±0.5 5 1.5 2~8 FD-10-60-15-50 0.01~0.06 5 23 15 ±1.0 12 1.5 2~8 FD-10-60-16-50 0.01~0.06 5 23 16 ±1.5 5 – 2~8 FD-10-8000-40-20 0.01~8…

缩放详细

射频信号放大器

射频器件, 信号放大器21评论

型号 频率 饱和功率 1dB压缩点功率 增益 增益平坦度 电压 驻波 货期 （GHz） （dBm，最小值） （dBm，最小值） （dB，最小值） （±dB，典型值） （VDC） （最大值） （周） FD-0.1-3000-25-26 0.0001~3 – 26 25 ±4 28 2 2~8 FD-5-500-46-37S 0.005~0.5 37 – 46 ±2 24~28 2 2~8 FD-30-1000-45-30S 0.03~1 30 – 45 ±2.5 28 2 2~8 FD-100-18000-30-24 0.1~18 – 24 30 ±3.5 12 2 2~8 FD-100-18000-30-30 0.1~18…

缩放详细

天线测试耦合板

射频器件, 耦合器22评论

一、 宽频带天线测试模块产品介绍： 一款宽频带天线，频率覆盖1GHz-6GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。 二、 宽频带天线测试模块规格参数（Specification） 型号 耦合板 频率（Frequency Range） 1～6 GHz 增益（Gain） 2.8dB @ 1.0 GHz    5.9 dB @ 1.8 GHz    8.0dB @ 2.4GHz 7.0dB @ 2.8 GHz    7.9 dB @ 3.5 GHz    6.7 dB @ 5.6 GHz 驻波比（VSWR） ≤2 : 1 3dB波瓣宽度（HPBW） 140°@ 1GHz    118°@ 1.8 GHz    93°@ 2.4 GHz 77°@ 2.8 GHz    59°@ 5.6GHz 极化方式（Polarization） 线极化 端口阻抗（Zo） 50 Ohm 射频接口（RF Connector） SMA母(F) 尺寸（Dimension） 150(W) x 146(D) x 1.6(H) mm 三、宽频带天线测试模块测试结果 （VSMR）

缩放详细

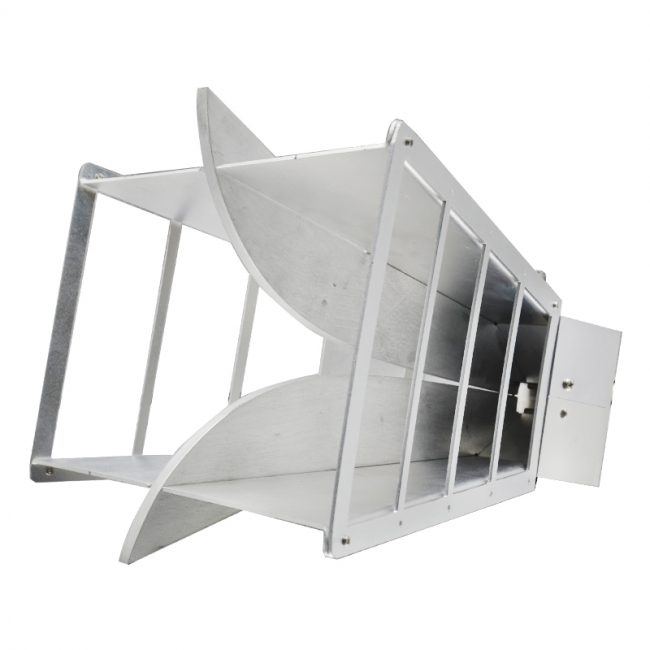

喇叭天线

射频器件, 射频天线评论

喇叭天线 产品介绍： 喇叭天线是一款宽频带天线，频率覆盖0.7GHz-18GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。 喇叭天线规格参数（Specification） 型号 JC-ANT0718 频率（Frequency Range） 0.7～18GHz 增益（Gain） 6.1dB @ 0.7 GHz    11.2 dB @ 3 GHz    11.9dB @ 6GHz 14.2dB @ 9GHz    15.4 dB @ 12GHz    16.7 dB @ 18GHz 驻波比（VSWR） Typ≤1.5 : 1 3dB波瓣宽度（HPBW） 103°@ 0.7GHz    48°@ 3 GHz    41°@ 6 GHz 40°@ 9 GHz    39°@ 12GHz    40° @ 18 GHz 极化方式（Polarization） 线极化 端口阻抗（Zo） 50 Ohm 射频接口（RF Connector） N型(F) 尺寸（Dimension） (L) 242 x  (W) 136 x  (H) 210 mm…

缩放详细

微波喇叭天线

射频器件, 射频天线评论

小喇叭测试天线 产品介绍： 小喇叭天线是一款宽频带天线，频率覆盖1GHz-8GHz,驻波稳定，驻波比小于2.5，体积小巧，做工精良，可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。 小喇叭测试天线规格参数（Specification） 型号 JC-ANT1080 频率（Frequency Range） 1～8GHz 增益（Gain） 4.1dB @ 1.5 GHz    3.4 dB @ 1.8 GHz    6.3dB @ 2.4GHz 6.8dB @ 2.8 GHz    11 dB @ 5.8GHz    12.7 dB @ 8GHz 驻波比（VSWR） Typ≤1.7 : 1 3dB波瓣宽度（HPBW） 133°@ 1.5GHz    148°@ 1.8 GHz    111°@ 2.4 GHz 100°@ 2.8 GHz    64dB @ 5.8GHz    52 dB @ 8.5 GHz 极化方式（Polarization） 线极化 端口阻抗（Zo） 50 Ohm 射频接口（RF Connector） SMA母(F) 尺寸（Dimension） 90(W) x 84(D) x 150(H) mm  …

缩放详细

喇叭天线

射频器件, 射频天线评论

一、喇叭天线 产品介绍： AN5075 50Ghz～75Ghz喇叭天线是一款宽频带天线，频率覆盖50GHz-75GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，在毫米波测试中广泛应用。 二、喇叭天线规格参数（Specification） 型号 JC-50Ghz～75Ghz 频率（Frequency Range） 50～75GHz 增益（Gain） 50dB @ 50 GHz       60dB @ 60GHz 66dB @ 70GHz      16.7 dB @ 75GHz 驻波比（VSWR） Typ≤1.5: 1 3dB波瓣宽度（HPBW） 19.2°@50GHz       19.9°@ 60 GHz 20.8°@ 70GHz    20.5 °@ 75 GHz 极化方式（Polarization） 线极化 端口阻抗（Zo） 50 Ohm 射频接口（RF Connector） 1.85Connector(F) 尺寸（Dimension） (L) 60 x  (W) 35 x  (H)…
