射频开关矩阵可将用户的双端口网络分析仪扩展成精确的多端口全交叉链接测试系统。内嵌高性能多核处理器，配套自研的高效多口器件测试系统，可大幅缩减被测器件的测试时间。 射频开关矩阵采用进口机械开关，保证1000万次性能不变，具有极佳的重复测试一致性。 硬件特性： 高稳定，高切换次数，保证1000万次切换性能。 低差损特性：任意单条选中链路差损，<1db@3Ghz, <2db@8.5Ghz。 高负载特性：任意闲置端口（非选中端口）的驻波，<1.2@3Ghz, <1.35@8.5Ghz。 隔离特性：任意输出2口的隔离度大于90db。 内嵌工业配置级PC, 安装配置便捷，现场布置时间小于10分钟。 射频测试软件特性： 支持全中文的操作界面。 支持各类多端口器件。 支持2端口手动校准/电子校准，4端口电子校准。 高效的测试效率保证边测边调；9口全端口测试时间小于10秒；66口MIMO全端口测试时间小于150秒。 支持不同权限的使用管理。 针对已有数据库的客户，可定制网络无缝对接版本——测试流程，测试计划，结果更新，完全匹配客户现有系统。
宽带和高功率同轴负载，覆盖频率范围DC~67GHz，平均功率高达500瓦，广泛应用于多种场合 型号 频率（GHz） 功率（W） 驻波（最大值） 连接器 货期（周） FDT67R5 DC~67 0.5 1.45 1.85mm 0~4 FDT6702 DC~67 2 1.45 1.85mm 0~4 FDT6705 DC~67 5 1.45 1.85mm 0~4 FDT50R5 DC~50 0.5 1.25 2.4mm 0~4 FDT5002 DC~50 2 1.4 2.4mm 0~4 FDT5005 DC~50 5 1.4 2.4mm 0~4 FDT40R5 DC~40 0.5 1.5 2.92mm, SSMA, SMP, SSMP 0~4 FDT4002 DC~40 2…
可靠射频机械开关系列，产品包含SPDT、SPnT（n=3~8）、DPDT等开关，最高频率支持到DC~67GHz，最高承受功率高达千瓦，可提供SMA、N、BNC、SC、TNC、2.92mm、1.85mm等接头。该系列开关性能可靠，重复性指标好，寿命长，可承受高低温、振动、冲击等恶劣环境试验。适合用于5G、国防军工、卫星通信、自动化测试等领域。 双刀双掷开关 • DC to 18GHz • 低驻波，低损耗 • SMA or SMB 双刀双掷开关 • DC to 12.4GHz • 低驻波，低损耗 • N or TNC or BNC or SC 单刀双掷开关 • DC to 26.5GHz • 低驻波，低损耗 • SMA 单刀双掷开关 DC to 26.5GHz • 低驻波，低损耗 • SMA • 带负载 单刀双掷开关 • DC to 12.4GHz • 低驻波，低损耗 • N…
频率范围为DC~40GHz，使用寿命周期可达200万次。我们提供标准的高性能开关，以及特殊的选择，如扩展温度范围，低互调等 特点： DC～40GHz 高功率 2百万次使用寿命 应用： 测试系统 雷达 仪器 型号 频率（GHz） 开关类型 开关时间（mS，最大值） 使用寿命（次） 连接器 货期（周） FDS2V DC~67GHz SPDT 20 1M 1.85mm 2~4 FDS62 DC~50GHz SP4T, SP6T 20 1M 2.4mm 2~4 FDSD22 DC~50GHz DPDT 20 1M 2.4mm 2~4 FDS2K DC~40GHz SPDT 15 1M 2.92mm 2~4 FDS2KT DC~40GHz SPDT（带负载） 15 1M 2.92mm 2~4 FDS6K DC~40GHz SP3T~SP6T…
DC～0.433GHz频率范围的24路功分器/合路器，功率可达30W。 型号 频率 功率 插损 隔离度 幅度平衡 相位平衡 驻波 连接器 货期 （GHz） （W） （dB，最大值） （dB，最小值） （dB，最大值） （°，最大值） （最大值） （周） QPD32-400-490-30-S 0.4~0.49 30 1.6 22 0.3 ±3 1.25 SMA 2~3 QPD32-700-3000-30-S 0.7~0.3 30 2 18 0.4 ±5 1.4 SMA 2~3 QPD32-700-4000 0.7~4 100 2.8 18 ±0.5 ±8 1.5 N 2~3 QPD32-1000-2000-30-S 1~2 30 1.4 18 0.5…
DC～0.433GHz频率范围的24路功分器/合路器，功率可达30W。 型号 频率 （GHz） 功率 （W） 插损 （dB，最大值） 隔离度 （dB，最小值） 幅度平衡 （dB，最大值） 相位平衡 （°，最大值） 驻波 （最大值） 连接器 货期 （周） QDD24-20-480-1-S 0.02~0.48 1 2.4 16 1 ±12 1.6 SMA 2~3 QDD24-315-433 0.315~0.433 30 1.2 20 0.8 ±8 1.4 SMA 2~3 QDD24-500-3000-20-S 0.5~3 20 2.8 18 ±0.8 ±8 1.5 SMA 2~3 QDD24-1300-1600-20-S 1.3~1.6 20 1.4 20 0.5…
DC～4GHz频率范围的18路功分器/合路器，功率可达30W。 型号 频率 功率 插损 隔离度 幅度平衡 相位平衡 驻波 连接器 货期 （GHz） （W） （dB，最大值） （dB，最小值） （dB，最大值） （°，最大值） （最大值） （周） FDD18-700-4000 0.7~4 30 3 18 ±1 ±12 1.5 SMA 2~3 FDD18-900-1300-30-S 0.9~1.3 30 1 18 0.5 ±3 1.5 SMA 2~3 FDD18-1000-2000-30-S 1~2 30 2.4 18 ±0.1 ±12 1.5 SMA 2~3

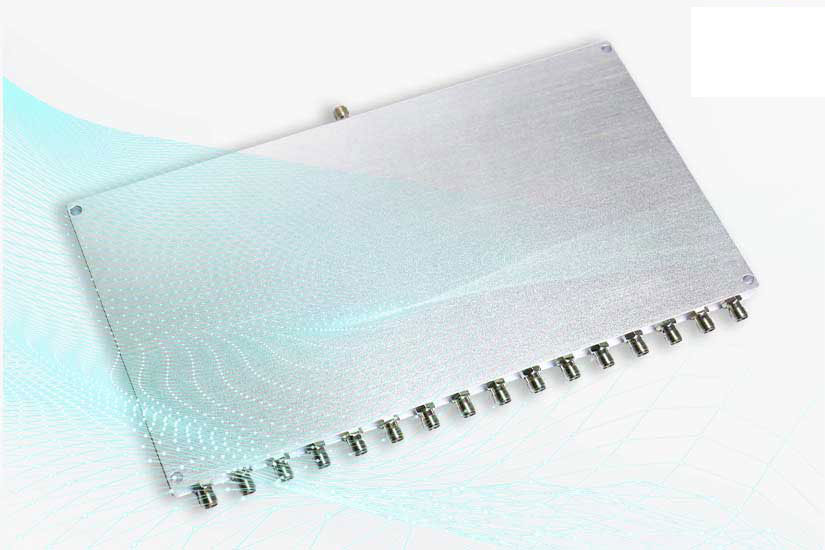

16路功分器/合路器，频率DC～18GHz，功率可达50W。我们的16路功分器/合路器广泛应用于许多领域。 型号 频率 功率 插损 隔离度 幅度平衡 相位平衡 驻波 连接器 货期 （GHz） （W） （dB，最大值） （dB，最小值） （dB，最大值） （°，最大值） （最大值） （周） FDD16-0-3000-2-S DC~3 2 24±2.5 24 ±1.5 – 1.4 SMA 2~3 FDD16-5-300-1-S 0.005~0.3 1 2.7 18 ±0.9 ±15 1.5 SMA 2~3 FDD16-5-1000-2-S 0.005~1 2 24±2.0 24 ±1.2 – 1.3 SMA 2~3 FDD16-50-1000-1-S 0.05~1 1 3.7 18 ±0.9…
DC～1.6GHz14路功分器/合路器。 型号 频率 （GHz） 功率 （W） 插损 （dB，最大值） 隔离度 （dB，最小值） 幅度平衡 （dB，最大值） 相位平衡 （°，最大值） 驻波 （最大值） 连接器 货期 （周） FDD14C-500-1600 0.5~1.6 – 18.5 18 ±1.5 ±3 1.5 SMA 2~3
12路功分器/合路器，频率范围DC～18GHz，功率可达30W。 型号 频率 功率 插损 隔离度 幅度平衡 相位平衡 驻波 连接器 货期 （GHz） （W） （dB，最大值） （dB，最小值） （dB，最大值） （°，最大值） （最大值） （周） FDD12-0-5000-2-S DC~5 2 21.6±2 20 ±2 – 1.5 SMA 2~3 FDD12-240 0.24 30 0.8 20 0.5 ±4 1.3 SMA 2~3 FDD12-500-8000-20-S 0.5~8 20 5 16 ±1.2 ±12 1.6 SMA 2~3 FDD12-600-6000 0.6~6 30 5 18 1…
