振动噪声数据采集综合分析系统

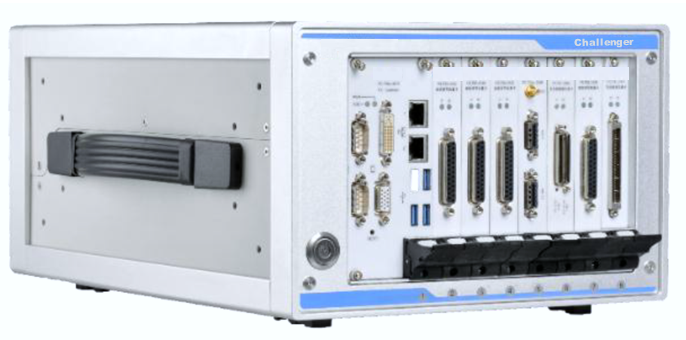

　　动态信号采集与分析系统为面向多种应用场景的数据采集和信号分析提供成熟的解决方案。高性能数据采集硬件、功能全面的信号分析软件平台，结合可选的传感器和调理器，特别适用于振动、噪声、应变等信号的采集和分析。

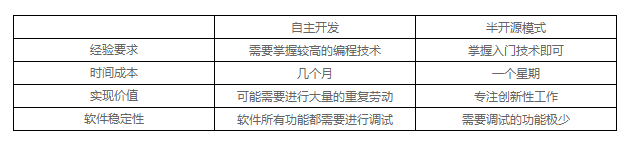

     半开源模式适用于需要实现创新的信号处理分析算法，但对实现效率有较高要求的工程师和科研工作者。高性能数据采集硬件和信号分析软件平台为货架产品，功能强大，稳定可靠。用于完成数据采集和常规信号处理部分。labview开源数据分析架构提供开源代码，具有入门编程经验的本科/研究生，经过简单编程，即可快速实现创新算法。

半开源产品包含为期半天的架构使用培训课程，帮助使用者了解架构的编程逻辑和使用方法。针对零基础使用者还可以选择为期3天的付费培训课程。

　　软件定制模式适用于项目完成时间有限，需要对系统软件进行深度定制的工程师和科研工作者。深度定制数据采集分析软件，可根据实际需求，改进测试试验过程，显著提高试验效率。

面向大规模状态监测、试验过程监测应用的高可靠性分布式数据采集系统。远程实时传输，范围从数十米到数十公里。支持无线Wi-Fi，4G等传输方式。支持GPS授时同步采集。

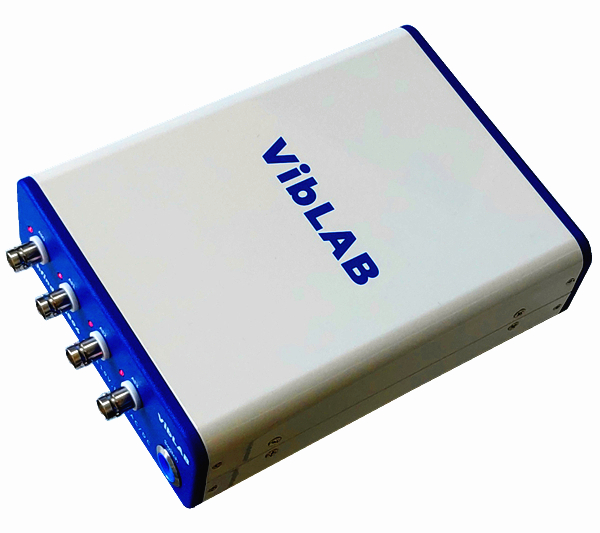

       分布式信号采集系统选用　Pathfinder 系列以太网口采集仪，适合分布式、多测点、远距离或无线传输的振动、噪声等物理信号的实时采集和传输。同时采集仪可内置　SD 卡，将数据保存在存储卡中，以保证信号不佳时数据不会丢失。

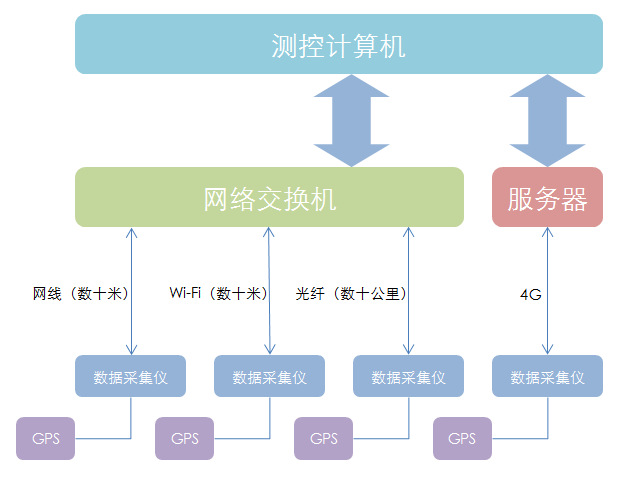

       Pathfinder 系列采集仪通过以太网口与上位机连接。计算机可以通过网线直接连接采集仪，也可以将采集仪接入LAN 局域网与计算机连接。采集仪的USB 接口连接无线网卡后可直接连接无线　Wi-Fi。Pathfinder 系列采集仪支持通过4G 的方式将数据远程传输到服务器。分布式工作的采集仪，可通过GPS 授时实现远程同步采集。

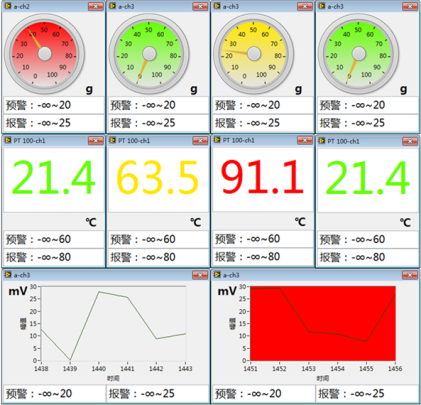

      TAMS试验过程监测软件支持实时以多种可选的方式显示数据值。按照设置的方式进行数据处理并显示数据处理结果。显示数据的同时进行阈值判断，实现三级（正常/预警/报警）报警功能。支持实时记录数据，并支持对历史数据进行多种形式的查看、分析，并包含丰富的分析结果输出功能。

专门为快速进行锤击法频率响应函数分析试验设计的高效率试验系统。

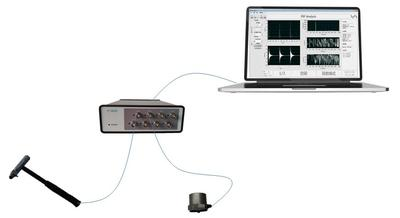

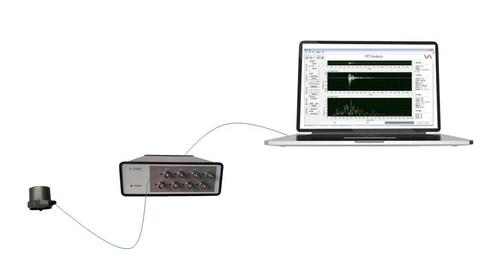

系统组成示意图如下：

　　专业算法、流程引导、专业试验

模块集多年一线测试经验于一身，融入了大量的经验模式。在具备完成FRF试验与分析的基本功能外，还融合了适合于FRF测试的操作流程。工程师不需要进行复杂的设置，也不需要频繁的操作软件，就能快速完成试验。系统还在各项试验步骤中设置了提示信息，没有测试经验的工程师，也能快速上手完成试验。

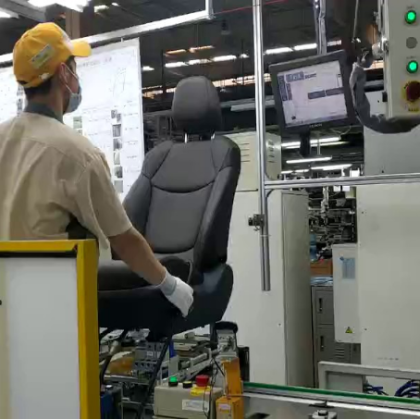

　　频率响应函数分析系统适用于需要完成专业的锤击法频率响应函数分析功能，获得系统的振动频率响应函数。可以分析并保存系统的输入信号、响应信号、频响函数、相位、相干曲线。并支持阻尼和动刚度计算。适用于实验室、试验现场或生产线使用。

多通道并行声学信号采集，实时声压测量及倍频程分析。历史数据的声压级与倍频程分析。

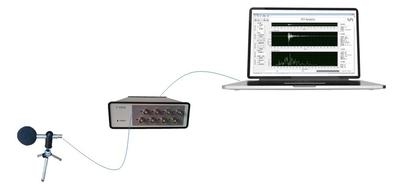

系统组成示意图如下：

　　声学测试系统可完成4通道至上百通道的声音信号同步采集和存储。每通道的采样频率可达到51.2KHz。采集到的信号可进行时域分析和倍频程分析，并计算声压级。

多通道实时声压级分析相当于多太声级计同时工作，提供多种计权方式（A,B,C）。并可实时显示时域波形、频谱、1/3倍频程等信息。

除声压级测试外，系统还支持声强测试。基于声强测试可实现机器设备的现场声功率测试。声功率测试时评价设备噪声情况的重要指标，很多设备无法方便的运输到消声室。运用声强法可在工业现场完成声功率测量。

基于声强阵列的测试可测量设备表面的声强分布。在设备表面布置足够多的测点，通过逐点扫描的方式，即可得到设备表面法向辐射的声强分布。使用三维彩色图谱显示，即可反映被测物各部位的声强分布。对于稳定的噪声源，此方法可实现噪声源定位的功能。

　　噪声分析系统适用于各种噪声测试分析场合，获得噪声时域信号和倍频程分析结果、多通道声压级测试的实验室、试验现场或生产线使用。
