一、喇叭天线 产品介绍：
AN5075 50Ghz～75Ghz喇叭天线是一款宽频带天线，频率覆盖50GHz-75GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，在毫米波测试中广泛应用。
二、喇叭天线规格参数（Specification）
| 型号 | JC-50Ghz～75Ghz |
| 频率（Frequency Range） | 50～75GHz |
| 增益（Gain） | 50dB @ 50 GHz 60dB @ 60GHz 66dB @ 70GHz 16.7 dB @ 75GHz |
| 驻波比（VSWR） | Typ≤1.5: 1 |
| 3dB波瓣宽度（HPBW） | 19.2°@50GHz 19.9°@ 60 GHz
20.8°@ 70GHz 20.5 °@ 75 GHz |
| 极化方式（Polarization） | 线极化 |
| 端口阻抗（Zo） | 50 Ohm |
| 射频接口（RF Connector） | 1.85Connector(F) |
| 尺寸（Dimension） | (L) 60 x (W) 35 x (H) 100 mm |

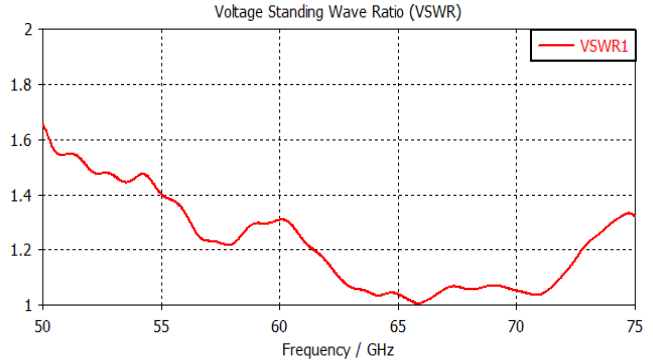

三、喇叭天线驻波测试（VSWR）结果
天线驻波比

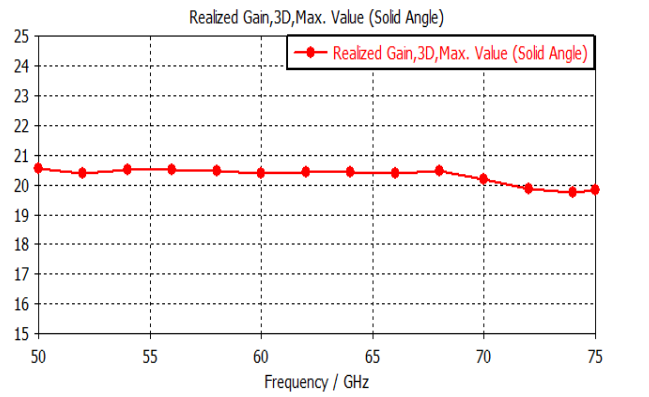

三、 喇叭天线增益测试（VSWR）结果
