EMC.OTA解决方案

有源&无源&OTA测试

毫米波测量    无线指标分析     mimo天线
天线测试系统   5G物联网研发   5G智能产品测试

天线测量系统&吸波材料反射测试系统

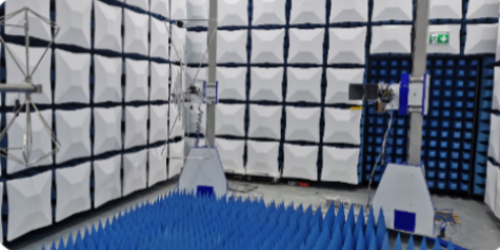

方案涉及的产品为 6m*2.6m*2.6m 远场测试系统，系统支持一定尺寸下 的被测物远场天线测试。系统支持 1GHz~20GHz 频段测试，覆盖全部民用无线 通信频段，支持标准远场条件下的天线无源测试。 本方案所述的测试系统包括硬件、软件部分。其中硬件包括微波暗室、吸波 材料、3D 转台、测试探头、信号控制及放大电箱等部件，软件部分为天线无源 测试。

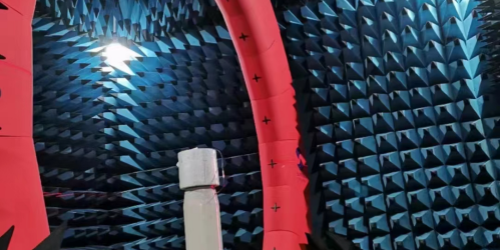

将反射天线与接收天线对称地置于圆弧上,该平面与吸波材料所在的平 面互相垂直。由发射天线对吸波材料产生激励,其反射信号被接收天线拾取。再用理想的导电 板取代吸波材料,测得其反射信号,最后将两种反射信号相比较。通过将反射天线置于圆弧上的 位置来改变入射角;与此同时接受天线作相应的移动。天线应选取线极化天线,适当地转动天线, 即可改变极化的方向

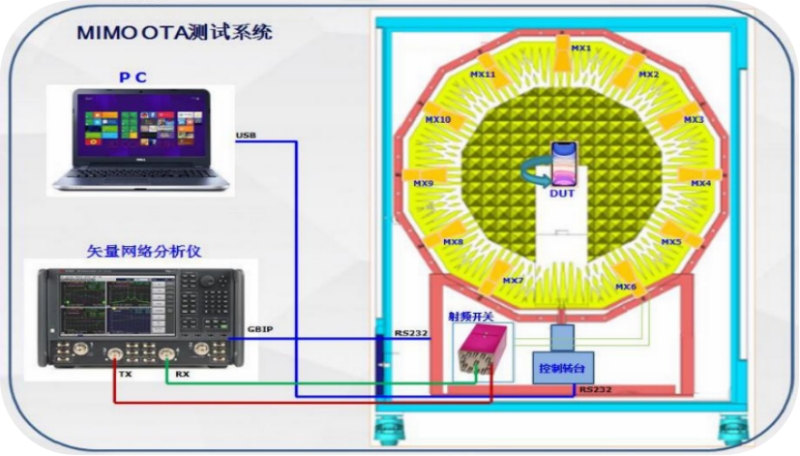

射频测试OTA项目系统方案

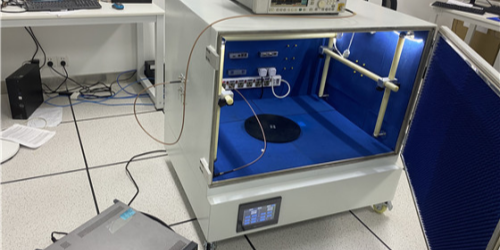

快速测量：本系统实现了实时查看有源、无源方向图；实时查看有源功 率、灵敏 度。此外，采用探头对称分布，只需水平旋转360 °即可对被 测试物进行完整的3D测试量
功能强大：支持600MHz-6GHz频段的2G、3G、4G、WIFI、GPS、BT等各种 制式的有源、无源测试 。通过升级，可实现6GHz-40GHz无源测试 。
使用便捷：本系统体积远小于传统暗室，从根本上解决了传统暗室空间 大、不便运输、安装等问题。同时，系统可以任意方向移动而不影响测 试性能，能很便捷的进行方位移动、搬迁、部门共享等；解决了传统暗室移动、搬迁成本的问题。
测试环境：屏蔽体 500MHz-18GHz≥90dB, 兼容性强： 兼容是德科技、罗德施瓦茨、安立等常用网络分析仪、 综测仪。
升级便捷：包括软件、测量探头，即可测量更高频率的产品感度
