一个RF（射频）和微波开关是一个设备来路由高频通过传输路径的信号。射频和微波开关广泛用于微波测试系统中，用于仪器和待测设备（DUT）之间的信号路由。将开关组合到开关矩阵系统中，可以将来自多个仪器的信号路由到单个或多个DUT。这使得多个测试可以在相同的设置下执行，无需频繁的连接和断开连接。整个测试过程可以自动化，从而提高大批量生产环境中的吞吐量。

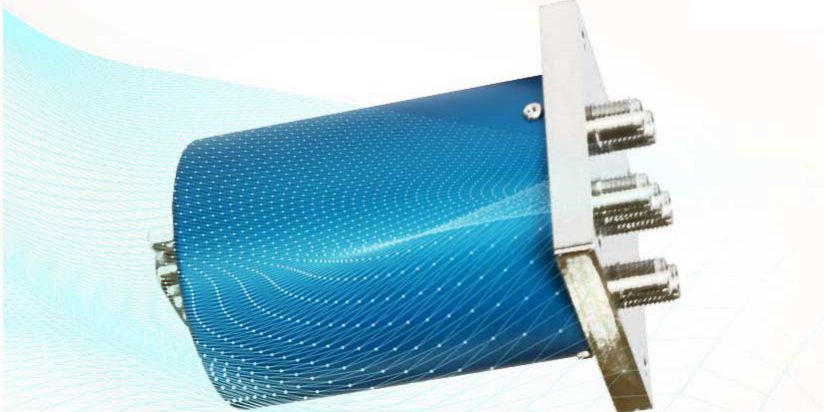

射频同轴开关，工作频率范围为DC~40GHz，使用寿命周期可达200万次。标准的高性能开关，特殊的选择，如扩展温度范围，低互调等。



型号 频率（GHz） 开关类型 开关时间（mS，最大值） 使用寿命（次） 连接器 货期（周）
QMS2V DC~67GHz SPDT 20 1M 1.85mm 2~4
QMS62 DC~50GHz SP4T, SP6T 20 1M 2.4mm 2~4
QMSD22 DC~50GHz DPDT 20 1M 2.4mm 2~4
QMS2K DC~40GHz SPDT 15 1M 2.92mm 2~4
QMS2KT DC~40GHz SPDT（带负载） 15 1M 2.92mm 2~4
QMS6K DC~40GHz SP3T~SP6T 15 1M 2.92mm 2~4
QMS6KT DC~40GHz SP3T~SP6T（带负载） 15 1M 2.92mm 2~4
QMSD2K DC~40GHz DPDT 15 1M 2.92mm 2~4
QMSD3K DC~40GHz 2P3T 15 1M 2.92mm 2~4
QMS10K DC~26.5GHz SP7T~SP10T 15 1M 2.92mm 2~4
QMS10KT DC~26.5GHz SP7T~SP10T（带负载） 15 1M 2.92mm 2~4
QMS2S DC~18GHz SPDT 15 1M SMA 2~4
QMS2ST DC~18GHz SPDT（带负载） 15 1M SMA 2~4
QMS6S DC~18GHz SP3T~SP6T 15 1M SMA 2~4
QMS6ST DC~18GHz SP3T~SP6T（带负载） 15 1M SMA 2~4
QMS8S DC~18GHz SP7T~SP8T 15 1M SMA 2~4
QMS8ST DC~18GHz SP7T~SP8T（带负载） 15 1M SMA 2~4
QMS10S DC~18GHz SP9T~SP10T 15 1M SMA 2~4
QMS10ST DC~18GHz SP9T~SP10T（带负载） 15 1M SMA 2~4
QMSD2S DC~18GHz DPDT 15 1M SMA 2~4
QMSD3S DC~18GHz 2P3T 15 1M SMA 2~4
QMS12ST DC~18GHz SP11T~SP12T（带负载） 15 1M SMA 2~4
QMS12S DC~16GHz SP11T~SP12T 15 1M SMA 2~4
QMS2N DC~12.4GHz SPDT 15 1M N 2~4
QMS6N DC~12.4GHz SP3T~SP6T 15 1M N, SC, TNC 2~4
QMSD2N DC~12.4GHz DPDT 15 1M N 2~4
QMS2E DC~6GHz SPDT 15 1M SC 2~4
QMS18S DC~4GHz SP13T~SP18T 15 1M SMA 2~4
