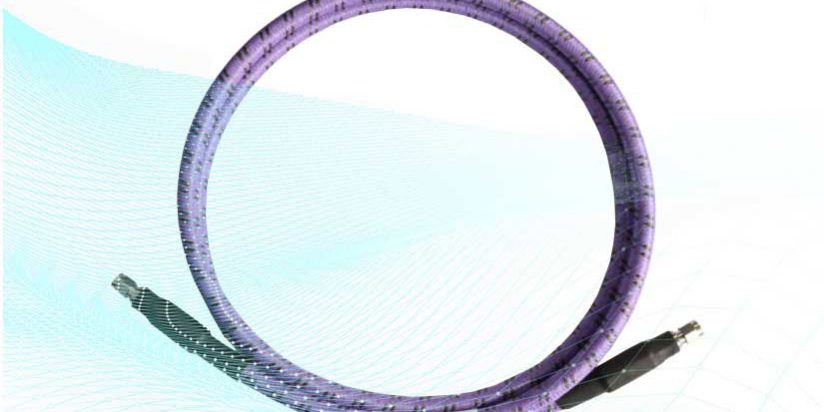

各种射频电缆和射频电缆组件,以满足不同的要求。频率范围覆盖DC~110GHz,低插入损耗,高功率,重量轻,寿命长。我们的电缆广泛应用于航空电子、相控阵雷达、实验室设备、基站等。

FDT-高性能测试电缆及组件
型号 频率(GHz) 驻波 屏蔽效率 相位稳定性 温度 弯曲/连接寿命 直径 连接器 货期
(dB,最小值) (°,最大值) (℃) (mm) (周)
FDT110 DC~110 1.5 90 -55~+125 20k/2k 1.5 1.0mm 4~6
FDT67 DC~67 1.5 90 ±7 -55~+125 100k/5k 2.4 1.85mm, Mini-SMP, 2.4mm, 2.92mm, SMP 3~5
FDT50 (Hot) DC~50 1.4 90 ±7 -55~+125 100k/5k 3.6 2.4mm, 2.92mm, 3.5mm, SMA, N 2~3
FDTE-经济型测试电缆及组件
型号 频率(GHz) 驻波 屏蔽效率 相位稳定性 温度 弯曲/连接寿命 直径 连接器 货期
(dB,最小值) (°,最大值) (℃) (mm) (周)
FDTE DC~18 1.3 90 -55~+125 5k/5k 4 SMA, N 2~3
FDTF-超柔测试电缆及组件
型号 频率(GHz) 驻波 屏蔽效率 相位稳定性 温度 弯曲/连接寿命 直径 连接器 货期
(dB,最小值) (°,最大值) (℃) (mm) (周)
FDTF DC~26.5 1.3 90 -55~+85 5k/5k 5.2 SMA, N 2~3
FDTV-VNA测试电缆及组件
型号 频率 驻波 相位稳定性 幅度稳定性 弯曲半径 连接器 货期
(GHz) (最大值) (±°) (±dB) (mm) (周)
FDTV-V DC~67 1.5 10 0.13 50 1.85mm 2~4
FDTV-2 DC~50 1.42 8 0.1 50 2.4mm 2~4
FDTV-K DC~40 1.35 6 0.1 50 2.92mm 2~4
FDTV-3 DC~26.5 1.3 5 0.06 50 3.5mm 2~4
FDTV-N DC~18 1.3 4 0.05 50 N 2~4
FDA-超低损耗,稳幅稳相柔性电缆及组件
型号 频率 温度相位稳定性 屏蔽效率 无源互调 温度 直径 货期
(GHz) (PPM@-55~+85℃,最大值) (dB,最小值) (dBc) (℃) (mm) (周)
FDA220 (Hot) DC~50 750 90 -155 -55~+125 2.2 2~4
FDA300 DC~50 750 90 -155 -55~+165 3.1 2~4
FDA360 (Hot) DC~40 750 90 -155 -55~+165 3.6 1~2
FDA400 DC~40 750 90 -155 -55~+165 4 1~2
FDA480 DC~26.5 750 90 -155 -55~+165 4.8 1~2
FDA500 (Hot) DC~26.5 750 90 -155 -55~+165 5.2 1~2
FDA550 DC~18 750 90 -155 -55~+165 5.6 1~2
FDA750 DC~18 750 90 -155 -55~+165 7.4 1~2
FDA760 DC~18 750 90 -155 -55~+165 7.65 1~2
FDA800 (Hot) DC~18 750 90 -155 -55~+165 7.9 1~2
FDA810 DC~18 750 90 -155 -55~+165 8.1 1~2
FDA830 DC~18 750 90 -155 -55~+165 8.3 1~2
FDB-低损耗,稳幅稳相,耐弯折柔性电缆及组件
型号 频率 屏蔽效率 无源互调 温度 直径 货期
(GHz) (dB,最小值) (dBc) (℃) (mm) (周)
FDB1200 DC~8 90 -155 -55~+200 12 1~2
FDB1500 DC~6 90 -155 -55~+200 14.7 1~2
FDZ-超柔电缆及组件
型号 频率 屏蔽效率 温度 直径 货期
(GHz) (dB,最小值) (℃) (mm) (周)
FDZ360 DC~40 90 -55~+85 3.6 1~2
FDZ500 DC~26.5 90 -55~+85 5 1~2
FDZ600 DC~26.5 90 -55~+85 5.9 1~2
FDZ800 DC~18 90 -55~+85 8 1~2
FDG-低损耗柔性电缆及组件
型号 频率 屏蔽效率 温度 直径 货期
(GHz) (dB,最小值) (℃) (mm) (周)
FDG360 DC~18 70 -55~+125 3.6 1~2
FDG500 DC~18 70 -55~+125 5.1 1~2
FDG800 DC~18 90 -55~+125 8.1 1~2
FDY-室外用,低损耗柔性电缆及组件
型号 频率 屏蔽效率 温度 直径 室外使用寿命 货期
(GHz) (dB,最小值) (℃) (mm) (年) (周)
FDY460 DC~18 70 -55~+85 5 20 1~2
FDY520 DC~18 70 -55~+85 6 20 1~2
FDY635 DC~18 70 -55~+85 7.2 20 1~2
FDY1000 DC~10 70 -55~+85 10.15 20 1~2
FDR-低损耗无线通信电缆及组件
型号 频率 屏蔽效率 温度 直径 室外使用寿命 货期
(GHz) (dB,最小值) (℃) (mm) (年) (周)
FDR280 DC-5.8 90 -40~+85 2.8 20 1~2
FDR500 DC-5.8 90 -40~+85 5 20 1~2
FDR500U DC-5.8 90 -40~+85 5 20 1~2
FDR600 (Hot) DC-5.8 90 -40~+85 6 20 1~2
FDR600U DC-5.8 90 -40~+85 6 20 1~2
FDR700 DC-5.8 90 -40~+85 7.6 20 1~2
FDR1000 (Hot) DC-5.8 90 -40~+85 10 20 1~2
FDR1000U DC-5.8 90 -40~+85 10.3 20 1~2
FDR1500 DC-5.8 90 -40~+85 15 20 1~2
FDR1500U DC-5.8 90 -40~+85 15 20 1~2
RG-低成本电缆及组件
型号 频率 电容 温度 直径 货期
(GHz) (pF/m) (℃) (mm) (周)
RG142 DC~12.4 95 -55~+200 4.95 1~2
RG223 DC~3 100 -20~+80 5.4 1~2
RG316 DC~6 96 -55~+200 2.5 1~2
FDH-可替代半刚电缆的柔性电缆及组件
型号 频率 屏蔽效率 温度 直径 货期
(GHz) (dB,最小值) (℃) (mm) (周)
FDH160 DC~18 90 -55~+125 1.6 1~2
FDH280 (Hot) DC~40 90 -55~+125 2.65 1~2
FDH400 (Hot) DC~26.5 90 -55~+125 4 1~2
FDE-低无源互调半刚性电缆及组件
型号 频率 屏蔽效率 温度 直径 货期
(GHz) (dB,最小值) (℃) (mm) (周)
FDE020 DC-40 165 -55~+125 0.58 1~2
FDE047 DC-40 165 -55~+125 1.2 1~2
FDE086 DC-40 165 -55~+125 2.18 1~2
FDE141 DC-26.5 165 -55~+125 3.58 1~2
FDD-手工成型半柔性电缆及组件
型号 频率 屏蔽效率 温度 直径 货期
(GHz) (dB,最小值) (℃) (mm) (周)
FDD086 DC-40 100 55~+150 2.17 1~2
FDD141 DC-6 100 -55~+150 3.55 1~2
FDD250 DC-6 100 -55~+150 6.3 1~2
FDAM-射频电缆铠甲
型号 直径 内径 外护套 温度 货期
(mm) (mm) (℃) (周)
FDAM0-40-U 7.0±0.15 4.0±0.1 PUR -40~+80 1~2
FDAM0-54-N 7.95±0.15 5.4±0.1 Nylon -40~+105 1~2
FDAM0-54-P 7.55±0.15 5.4±0.1 PTFE -40~+165 1~2
FDAM0-54-U 8.3±0.15 5.4±0.1 PUR -40~+80 1~2
FDAM0-62-N 9.6±0.15 6.2±0.1 Nylon -40~+105 1~2
FDAM0-62-P 9.15±0.15 6.2±0.1 PTFE -40~+165 1~2
FDAM0-62-U 10.1±0.15 6.2±0.1 PUR -40~+80 1~2
FDAM0-80-N 12.2±0.15 8.0±0.1 Nylon -40~+105 1~2
FDAM0-85-P 12.5±0.15 8.5±0.1 PTFE -40~+165 1~2
FDAM0-85-U 14.2±0.15 8.5±0.1 PUR -40~+80 1~2
FDAM1-22-P 4.7±0.15 3.0±0.1 PTFE -40~+80 1~2
FDAM1-40-P 6±0.15 4.0±0.1 PTFE -40~+165 1~2
FDAM1-62-P 8.25±0.15 6.2±0.1 PTFE -40~+165 1~2
