400MHz到40GHz范围内的宽带和高功率180度电桥（180度耦合器），广泛应用于许多场合。 型号 频率 功率 插损 隔离度 幅度平衡 相位平衡 驻波 连接器 货期 （GHz） （W） （dB，最大值） （dB，最小值） （±dB，最大值） （±Deg.，最大值） （最大值） （周） QHC8-106-176-30-S 0.106~0.176 30 1.2 18 ±0.8 ±10 1.4 SMA 3~5 QHC8-225-400-30-S 0.225~0.4 30 1 18 ±0.8 ±10 1.4 SMA 3~5 QHC8-1500-2500-10-S 0.15~0.25 10 0.5 20 ±0.6 ±5 1.4 SMA 3~5 QHC8-3200-4000-10-S 3.2~4 10 0.5 18 ±0.6…
80MHz到40GHz范围内的宽带和高功率3dB电桥（90度耦合器），广泛应用于许多场合。 型号 频率 功率 插损 隔离度 幅度平衡 相位平衡 驻波 连接器 货期 （GHz） （W） （dB，最大值） （dB，最小值） （±dB，最大值） （±Deg.，最大值） （最大值） （周） FDC9-100-140-10-S 0.1～0.14 10 0.5 18 ±0.7 ±5 1.3 SMA 3~5 FDC9-225-400-50-S 0.225~0.4 50 0.3 20 ±0.5 ±4 1.25 SMA 3~5 FDC9-400-650-K8-N 0.4~0.65 800 0.5 16 ±0.6 5 1.35 N 3~5 FDC9-500-3000-10-S 0.5~3 10 1.1 20 ±0.9…

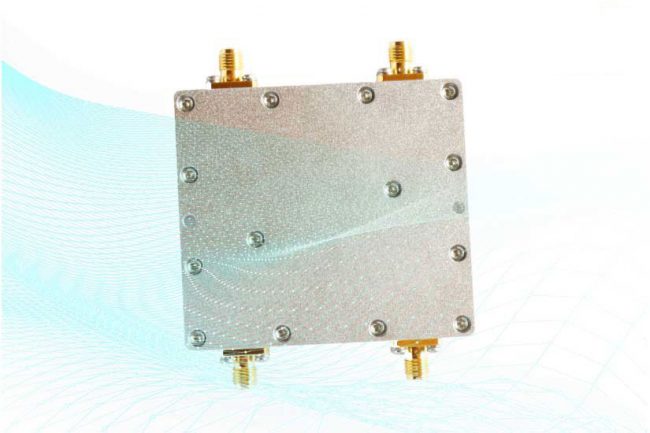

供宽带大功率双定向耦合器，频率100kHz～18GHz，广泛应用于多种场合. 型号 频率 功率 耦合度 插损 方向性 驻波 连接器 货期 （GHz） （W） （dB） （dB，最大值） （dB，最小值） （最大值） （周） FBDC-2000-4000-K4-40-NS 2~4 400 40±1.5 0.5 10 1.3 SMA, N 2~4 FBDC-4000-6000-K4-40-NS 4~6 400 40±1.5 0.6 10 1.3 SMA, N 2~4 FDDC-20-520-50-50-S 0.02~0.52 50 50±1 0.35 20 1.25 SMA 2~4 FDDC-400-450-20-40-S 0.4~0.45 20 40±1 0.3 20 1.3 SMA 2~4…
宽带高功率耦合器，频率范围可达40GHz。我们也可以根据客户的需要定制耦合器。不收取定制费，无最小起订量要求。 型号 频率 功率 耦合度 插损 方向性 驻波 连接器 货期 （GHz） （W） （dB） （dB，最大值） （dB，最小值） （最大值） （周） FDDC-0.01-250-K6-50-NS 0.00001~0.25 600 50±1 0.4 20 1.25 SMA, N 2~4 FDDC-80-1000-K6-60-NS 0.08~1 600 60±1 0.4 20 1.2 SMA, N 2~4 FDDC-100-110-10-10-S 0.1~0.11 10 10±1 1 20 1.2 SMA 2~4 FDDC-100-700-10-10-S 0.1~0.7 10 10±2 0.9 12 1.3 SMA 2~4…
一、 宽频带天线测试模块产品介绍： 一款宽频带天线，频率覆盖1GHz-6GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。 二、 宽频带天线测试模块规格参数（Specification） 型号 耦合板 频率（Frequency Range） 1～6 GHz 增益（Gain） 2.8dB @ 1.0 GHz 5.9 dB @ 1.8 GHz 8.0dB @ 2.4GHz 7.0dB @ 2.8 GHz 7.9 dB @ 3.5 GHz 6.7 dB @ 5.6 GHz 驻波比（VSWR） ≤2 : 1 3dB波瓣宽度（HPBW） 140°@ 1GHz 118°@ 1.8 GHz 93°@ 2.4 GHz 77°@ 2.8 GHz 59°@ 5.6GHz 极化方式（Polarization） 线极化 端口阻抗（Zo） 50 Ohm 射频接口（RF Connector） SMA母(F) 尺寸（Dimension） 150(W) x 146(D) x 1.6(H) mm 三、宽频带天线测试模块测试结果 （VSMR）
