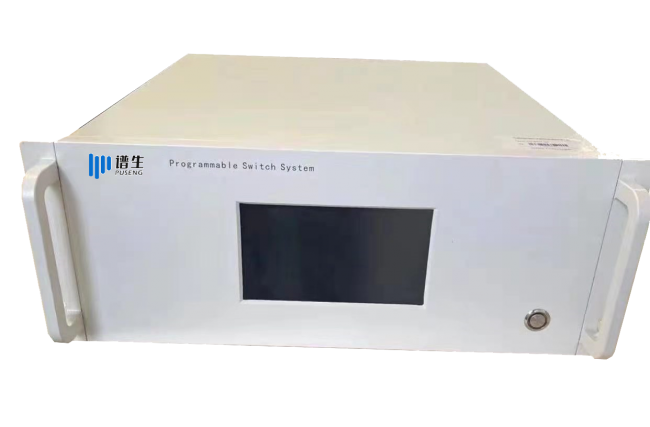

射频开关矩阵

射频开关矩阵可将用户的双端口网络分析仪扩展成精确的多端口全交叉链接测试系统。内嵌高性能多核处理器,配套自研的高效多口器件测试系统,可大幅缩减被测器件的测试时间。     射频开关矩阵采用进口机械开关,保证1000万次性能不变,具有极佳的重复测试一致性。       硬件特性: 高稳定,高切换次数,保证1000万次切换性能。 低差损特性:任意单条选中链路差损,<1db@3Ghz,  <2db@8.5Ghz。 高负载特性:任意闲置端口(非选中端口)的驻波,<1.2@3Ghz,  <1.35@8.5Ghz。 隔离特性:任意输出2口的隔离度大于90db。 内嵌工业配置级PC, 安装配置便捷,现场布置时间小于10分钟。    射频测试软件特性: 支持全中文的操作界面。 支持各类多端口器件。 支持2端口手动校准/电子校准,4端口电子校准。 高效的测试效率保证边测边调;9口全端口测试时间小于10秒;66口MIMO全端口测试时间小于150秒。 支持不同权限的使用管理。 针对已有数据库的客户,可定制网络无缝对接版本——测试流程,测试计划,结果更新,完全匹配客户现有系统。

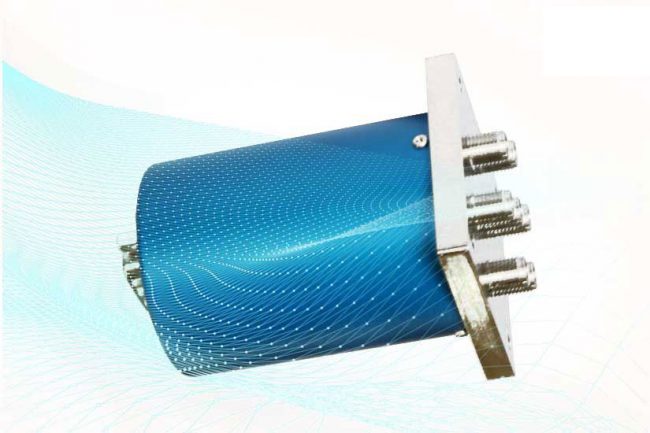

射频同轴开关

一个RF(射频)和微波开关是一个设备来路由高频通过传输路径的信号。射频和微波开关广泛用于微波测试系统中,用于仪器和待测设备(DUT)之间的信号路由。将开关组合到开关矩阵系统中,可以将来自多个仪器的信号路由到单个或多个DUT。这使得多个测试可以在相同的设置下执行,无需频繁的连接和断开连接。整个测试过程可以自动化,从而提高大批量生产环境中的吞吐量。 射频同轴开关,工作频率范围为DC~40GHz,使用寿命周期可达200万次。标准的高性能开关,特殊的选择,如扩展温度范围,低互调等。   型号 频率(GHz) 开关类型 开关时间(mS,最大值) 使用寿命(次) 连接器 货期(周) QMS2V DC~67GHz SPDT 20 1M 1.85mm 2~4 QMS62 DC~50GHz SP4T, SP6T 20 1M 2.4mm 2~4 QMSD22 DC~50GHz DPDT 20 1M 2.4mm 2~4 QMS2K DC~40GHz SPDT 15 1M 2.92mm 2~4 QMS2KT DC~40GHz SPDT(带负载) 15 1M 2.92mm 2~4 QMS6K DC~40GHz SP3T~SP6T 15 1M 2.92mm 2~4 QMS6KT DC~40GHz…
