WIFI转台屏蔽箱

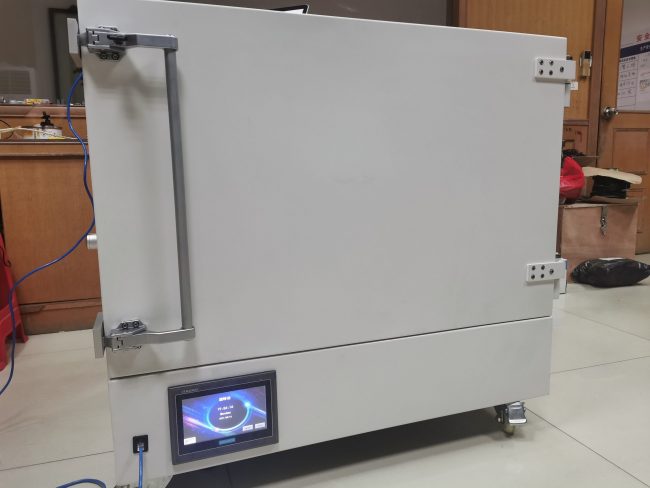

我们都知道屏蔽箱的用途,就是确保我们在做产品研发及测试过程中,避免受到外部电磁信号的干扰,使得我们测试本身只关注到产品本身的无线信号,我们通常都用屏蔽值来衡量屏蔽箱的品质标准。 屏蔽箱屏蔽效果就是在测试产品时,在屏蔽箱打开箱子和合上箱子对某种频段取得的信号值,前后值相减,就是屏蔽效果,单位是DB,相减后是个负值,若负值越小,那么此屏蔽箱的效果越好,测试屏蔽效果就越好。   屏蔽效果越好,使得产品受外界电磁信号干扰的程度影响越小。但实际测试中,产品无线测试需要屏蔽箱具备更多功能,需要屏蔽箱接入更多的接口,能够兼容更多的测试仪器,一些产品测试,还需要测试更多方向性的无线指标,需要被测产品随时变换方位,这些可能需要屏蔽箱装配转台,一些手动转台非常不方便,有些甚至需要频率开合屏蔽箱,给屏蔽测试更来非常多的不便 。 此款电动转台屏蔽箱能够满足产品研发阶段的测试需求,转台自动旋转角度能够满足需要研究产品更多方向性,多角度方面的性能,此电动转台可以通过触摸屏控制,也可以通过RJ45电脑连接控制,可以调整角度和速度可以正反方向运转。非常实用和方便。

手动转台

手动旋转台特点: ·台面可以360°旋转粗调 ·台面360°刻划,方便读数 ·精密轴系设计,轴系间隙可调,稳定性好 ·精密研配蜗轮蜗杆传动,减速比大,精度高,载重大 ·结构上能调整蜗轮蜗杆的中心距,减小啮合产生的空回 ·中心孔径,方便通光或安装连接其它产品 ·上下部均有标准孔距的连接孔,方便与其它位移台连接,组成多维移动台 台面直径 φ29mm 驱动方式 蜗轮蜗杆 调整范围 360° 最小刻划 5° 最小读数 5° 最小调整量 3′(参考) 承载 0.2kg 中心孔径 φ13mm 台面端跳 60μ

电控旋转台

电控旋转台特点: ·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制 ·旋转轴系采用轴承钢材料精密加工而成,配合精度高,承载大,寿命长 ·传动采用蜗轮蜗杆结构,台面可以任意正反旋转 ·蜗轮蜗杆经过精密研配,运动舒适,空回极小 ·巧妙设计的消间隙结构,可以调整因长期使用造成的间隙 ·中心通孔直径有公差限制,通孔的中心与旋转中心重合,方便定位 ·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小 ·台面外圈是刻度圈,周圈激光刻划标尺且可以相对台面转动,方便读数和初始定位 ·可换装伺服电机,适合工业应用   台面直径(mm) 60 传动比 90:1 重复定位精度 <0.01° 标配电机 42步进(1.8°) 最大静转矩 0.4Nm 额定工作电流 1.7A 最大速度 50°/sec 分辨率(8细分) 0.0025° 中心通孔直径(mm) 无 标配零位 无 中心最大负载 30Kg 自重 1 Kg

电控旋转台

电控旋转台特点: ·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制 ·旋转轴系采用轴承钢材料精密加工而成,配合精度高,承载大,寿命长 ·传动采用蜗轮蜗杆结构,台面可以任意正反旋转 ·蜗轮蜗杆经过精密研配,运动舒适,空回极小 ·巧妙设计的消间隙结构,可以调整因长期使用造成的间隙 ·中心通孔直径有公差限制,通孔的中心与旋转中心重合,方便定位 ·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小 ·台面外圈是刻度圈,周圈激光刻划标尺且可以相对台面转动,方便读数和初始定位 ·可换装伺服电机,适合工业应用   台面直径(mm) 400 传动比 720:1 重复定位精度 <0.003° 标配电机 57步进(1.8°) 最大静转矩 1.2Nm 额定工作电流 2.8A 最大速度 5°/sec 分辨率(8细分) 0.0003125° 中心通孔直径(mm) Ф100+0.025 标配零位 无 中心最大负载 76Kg 自重 21 Kg

电动转台

电控旋转台特点: ·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制 ·旋转轴系采用轴承钢材料精密加工而成,配合精度高,承载大,寿命长 ·传动采用蜗轮蜗杆结构,台面可以任意正反旋转 ·蜗轮蜗杆经过精密研配,运动舒适,空回极小 ·巧妙设计的消间隙结构,可以调整因长期使用造成的间隙 ·中心通孔直径有公差限制,通孔的中心与旋转中心重合,方便定位 ·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小 ·台面外圈是刻度圈,周圈激光刻划标尺且可以相对台面转动,方便读数和初始定位 ·可换装伺服电机,适合工业应用   台面直径(mm) 100 传动比 180:1 重复定位精度 <0.005° 标配电机 42步进(1.8°) 最大静转矩 0.4Nm 额定工作电流 1.7A 最大速度 25°/sec 分辨率(8细分) 0.00125° 中心通孔直径(mm) Ф30/Ф46+0.025 标配零位 有 中心最大负载 50Kg 自重 1.54 Kg

电动转台

电控旋转台特点: ·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制 ·旋转轴系采用轴承钢材料精密加工而成,配合精度高,承载大,寿命长 ·传动采用蜗轮蜗杆结构,台面可以任意正反旋转 ·蜗轮蜗杆经过精密研配,运动舒适,空回极小 ·巧妙设计的消间隙结构,可以调整因长期使用造成的间隙 ·中心通孔直径有公差限制,通孔的中心与旋转中心重合,方便定位 ·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小 ·台面外圈是刻度圈,周圈激光刻划标尺且可以相对台面转动,方便读数和初始定位 ·可换装伺服电机,适合工业应用   台面直径(mm) 200 传动比 180:1 重复定位精度 <0.005° 标配电机 57步进(1.8°) 最大静转矩 1.2Nm 额定工作电流 2.8A 最大速度 25°/sec 分辨率(8细分) 0.00125° 中心通孔直径(mm) Ф90+0.025 标配零位 无 中心最大负载 60Kg 自重 7.7 Kg

电动转台

特点: ·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制 ·设备的底座采用整体结构,保证了运动的平稳性 ·旋转轴系采用轴承钢材料精密加工而成,配合精度高,承载大,寿命长 ·传动采用蜗轮蜗杆结构,台面可以任意正反旋转 ·蜗轮蜗杆经过精密研配,运动舒适,空回极小 ·巧妙设计的消间隙结构,可以调整因长期使用造成的间隙 ·中心通孔直径有公差限制,通孔的中心与旋转中心重合,方便定位 ·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小 ·台面外圈是刻度圈,周圈激光刻划标尺且可以相对台面转动,方便读数和初始定位 ·可换装伺服电机,适合工业应用   台面直径(mm) 200 传动比 180:1 重复定位精度 <0.005° 标配电机 57步进(1.8°) 最大静转矩 1.2Nm 额定工作电流 2.8A 最大速度 25°/sec 分辨率(8细分) 0.00125° 中心通孔直径(mm) Ф60+0.025 标配零位 无 中心最大负载 100Kg 自重 12 Kg

天线转台

AT519007型转台是我公司为了满足科研单位对多种天线的测试需求,包括终端天线、通信天线、RCS测量系统主推的产品。采用伺服驱动+MPC-08多轴运动实现数字精确控制。实现了3DRCS等测量功能。 AT519007型转台是我公司为了满足科研单位对多种天线的测试需求,包括终端天线、通信天线、RCS测量系统主推的产品。采用伺服驱动+MPC-08多轴运动实现数字精确控制。实现了3DRCS等测量功能。 基本技术指标 ·被测天线最大安装尺寸:≤1500mm×600mm ·被测天线最大重量:≤30kg ·频率范围:0.3GHz~6GHz ·测试参数:3dB瓣宽、交叉极化鉴别率、前后比、倾角、增益、不圆度、轴比、旁瓣、零深及幅相方向图包络等 ·座架结构形式:上方位-俯仰-XY平移-接收极化 ·转台精度:0.1°、0.05° ·机械回差:0.1°、0.05° ·平移精度:0.5mm ·平移范围:±500mm ·有效载荷:30Kg ·高频旋转关节:DC~18G/26.5G ·同轴开关:8通道(DC~6G) ·测试方式:全自动列表点频测试 ·防护等级:IP65 功能与特点 ·高精度伺服测量转台(上方位-俯仰–XY平移-接收极化-平移) ·多极化发射天线三轴发射转台(极化-方位-俯仰) ·全自动扫频测试(自动生成测试报告) ·兼容扫频、时间门、RCS、相位偏心距、2D/3D、极轴测量法 ·推荐使用:中小型测量场,小负载、3D、室内分布天线以及科研实验室测量 系统基本配置 名称  数量  备注  天线自动测量转台  1   含进口旋转关节(DC ~ 26.5G)  转台控制器 / 驱动器  1   采用标准集成多轴运动控制卡  接收极化旋转装置  1   含天线支架  稳压配电箱电源  1   10KWv 多端口射频切换开关  1   DC ~ 6.0G、2~10端口  标准组合控制机柜  1   含上架键盘,面板  研华工业控制计算机  1   19寸液晶双显、250GB硬盘、2GB内存  多极发射极化转台  1   极化+方位+俯仰、含多端口切换开关  天线自动测量分析软件  1   2D / 3D幅相方向图  稳相射频电缆组件 …

自动升降台

自动升降台特点: ·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制 ·工作台面水平放置,驱动力在台面中心,周边四导轨过定位配置,解决了平移台垂直使用带来的偏载问题,稳定性自然超群 ·进口高品质滚珠螺杆传动,重复定位精度好,寿命长 ·精研蜗轮副驱动,乘载大,细分调节,自锁功能 ·导轨为线性轴承导轨,精度高,承载大 ·升降定量调整 ·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小 ·两端装有零位和限位开关,方便准确定位和保护产品 ·底座有标准孔距的螺纹孔和通孔,方便安装 ·可加装风琴布防尘罩,有效防尘,美观大方   产品型号 AT5190037 AT5190038 行程 100mm 150mm 台面尺寸 180x120mm 螺杆导程 5mm 蜗轮副传动比 180:1 标配电机 85步进电机(1.8°) 分辨率(8细分) 0.025μm 最大速度 10mm/s 重复定位精度 0.005mm 负载 50kg 自重 11kg 14kg
