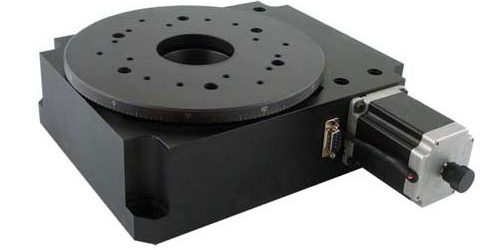

特点:

·标准配备有步进电机和标准RS232接口,配合ZXC系列运动控制器可实现自动控制
·设备的底座采用整体结构,保证了运动的平稳性
·旋转轴系采用轴承钢材料精密加工而成,配合精度高,承载大,寿命长
·传动采用蜗轮蜗杆结构,台面可以任意正反旋转
·蜗轮蜗杆经过精密研配,运动舒适,空回极小
·巧妙设计的消间隙结构,可以调整因长期使用造成的间隙
·中心通孔直径有公差限制,通孔的中心与旋转中心重合,方便定位
·步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步且噪音小
·台面外圈是刻度圈,周圈激光刻划标尺且可以相对台面转动,方便读数和初始定位
·可换装伺服电机,适合工业应用



台面直径(mm) 200
传动比 180:1
重复定位精度 <0.005°
标配电机 57步进(1.8°)
最大静转矩 1.2Nm
额定工作电流 2.8A
最大速度 25°/sec
分辨率(8细分) 0.00125°
中心通孔直径(mm) Ф60+0.025
标配零位
中心最大负载 100Kg
自重 12 Kg
