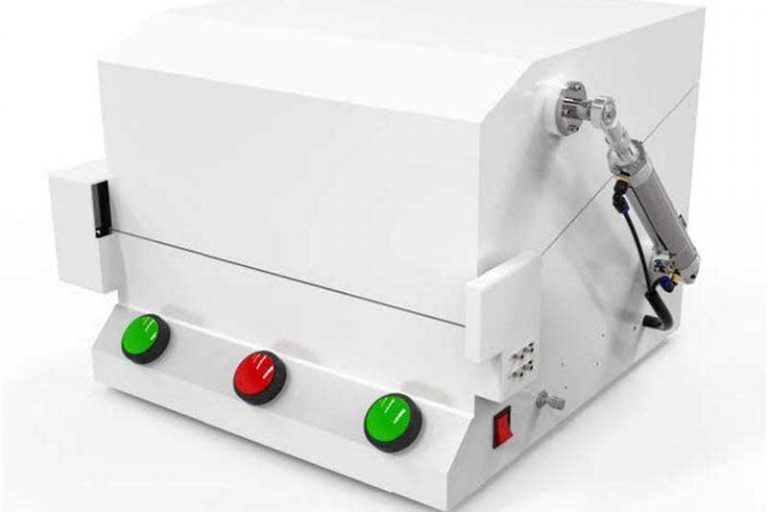

小箱子太用途，为什么要使用屏蔽箱，屏蔽箱究竟有什么作用？ 屏蔽箱是利用导电或者 导磁材料制成的，主要适用于无线通讯产品测试，如： 手机、无线网卡、无线数据卡、 无线路由器 、WIFI 等相关产品测试。 屏蔽箱定义介绍 屏蔽箱的基本含义：屏蔽箱是利用导电或者 导磁材料 制成的各种形状的屏蔽体，将电磁能力限制在一定空间范围内， 用于抑制辐射干扰的金属体。 并对 传导和辐射 进行处理， 以实现给被测无线通讯设备提供无干扰的测试环境的设备。 屏蔽效果及分类 屏蔽箱屏蔽效果： 一  是限制设备内部的辐射 电磁能 越出某一区域，即吸收内部干扰信号； 二  是防止外部的辐射电磁能进入某一区域，即屏蔽外部 干扰信号 。 屏蔽概念  ：指模拟干扰源置于屏蔽箱外时，屏蔽箱置放前后的空间某点 电场强度 、磁场强度 或功率之比再取 对数 （ lgp1/p2 ），用 dB 表示。 与屏蔽箱配套检测设备 ： 网络分析 、信号发生器 、频谱分析仪 、偶极天线 、喇叭天线 、屏蔽箱。   屏蔽箱分类：可以根据不同的测试要求分为 手动屏蔽箱、气动屏蔽箱、全自动屏蔽箱。 1、手动屏蔽箱 操作便捷。测试手机、笔记本、 PAD等设备都有相应尺寸的设备。适用于研发、测试、认证等机构。 2、气动屏蔽箱 多用于生产测试中，提高了测试效率和降低操作人员的疲劳感。测试手机、笔记本、 PAD等设备都有相应尺寸的设备。 3、全自动屏蔽箱 通过国际标准 RS-232 接口依通讯指令对测试屏蔽箱进行控制来完成整个测试过程，一般对小型…

屏蔽箱是利用导电或者导磁材料制成的壳、板、套等各种形状的屏蔽体， 而屏蔽柜则是其中特殊的一份子， 它是其中防电磁能力辐射最强的一种，将电磁能力限制在一定空间范围内的用于抑制辐射干扰的大型金属体， 给无线通讯设备提供无干扰的宽敞测试环境的设备。 采用屏蔽柜屏蔽的目的有以下：   一、阻碍设备内部无线设备发出电磁波信号越出屏蔽柜 二、防止外部电磁波信号进入屏蔽柜内部对内部设备造成干扰 一、屏蔽柜的具体应用和作用： 屏蔽柜的具体应用情况描述对千无线通讯产品生产厂家来讲， 产品快速高效的上市或者批量生产两目的能卓有成效的实现， 这无疑是企业最关注的问题， 因 为这直接影响企业成本的投入多少与控制最有效途径， 直接影响后续企业市场拓展与市场开发份额的占 有率。然而，测试在此占有决定性作用，其中射频就是其中的一份子， 射频测试工艺通常是手机等无线通讯类设备产线中最为复杂、影响最大的流 程， 通 常也是产线的瓶颈。射频测试站通常由测试仪表、屏蔽箱、自动化测试软件等几部分构成， 通常又可分为校准测试、综合测试、天线测试、等。由千生产任务的要求，通 常射频测试工艺由多个相同的测试站并列运行。某个或某些测试工 位的通过率偏低；产出降低就直接影响产能效率， 增加企业生产成本的投入， 测试无疑就起到了生产过程中的一大瓶颈的作用， 而究其原因， 大致可分为： 产品研发设计、产品投产初期的评估、产品量产过程的工艺管控、产品回侧率增高、产品测试环境及设备的调试等问题。 EMI\ 电磁干扰是整个电子领域目前面临和克服的问题，一般在无线通讯产品比如： 手机、无线路由器、无线网卡、无线耳机、汽车电子防盗、蓝牙模块、蓝牙耳机、WI-Fl、WWIMAX、 无线数据卡、对讲机、RFID 等无线通讯类设备和无线通讯类模块等产品在进行生产过程中， 需 经过品质的检测即： 综测校准测试， 吞吐量测试； 而这些都是通过高频发射机辅佐完成的， 即使高频就会干扰， 为防干扰就就需隔离，而屏 蔽箱、 屏蔽柜首当其选， 用于完成辅佐测试环境搭建。 屏蔽柜作用 隔离外界电磁波信号 隔离相邻测试基站间的射频信号干扰 降低人员所受的电磁波信号辐射 节省人员操作设备时间 简化企业产品制造流程 ， 高效生产如今， 无 线电子产品的频 段集中在30 0 M HZ-3GHZ 之间， 超 低 频 和 超 高 频 的 产 品 相 继增 多 ， 而屏 蔽柜则 辅佐完成超高低频产品的生产测试， 主要集中在： 8 0M HZ-6GHZ 这无疑是屏蔽箱产品性能的一次大的超越自我的表现。   射频屏蔽箱使用注意事项 屏蔽柜、屏蔽箱屏蔽效能测量方法： 射 频 模 拟 干 扰 源 至 千屏蔽体外， 屏 蔽 体 置放前后的空间某点电厂强度、磁场强度或者功率之  间的对数【1GP1/ P2】， 用 DB 表示。测量的设备由： 安 捷 伦 网络分析仪【信号发生器＋频 谱仪】、偶极子喇叭天线、屏蔽箱＼屏 蔽柜。   影响 屏 蔽 柜／屏 蔽箱隔离度的因素   屏蔽柜／屏蔽箱设计 屏蔽柜的设计是根据屏蔽箱体的设计要求、外加钵铜弹片， 确保其导电的连续性， 防止产品表面光洁度和接触的紧密度收到影响。目前市场 上采用比较多的有： 压铸， 铸造、饭金焊接等模式， 压铸箱体能够更好的确保物质分子间隙的密合性、确保更好的导电连续性， 铸 造的经过表面处理， 饭 金焊接虽然省略了表面处理的工序， 蛋在焊接接触方面容易引起隔离度的降低， 对接处理要求比较高， 处 理不好回影响屏蔽体的隔离度降低， 即， 使 用 寿 命。所以其中还要注意箱体设计要接地。 吸波胶皮、海绵 吸波胶皮跟吸波海绵是一种很好的处理辐 射的材料， 一般制作屏蔽体多采用这两种材料。而且成本也较低，实惠。 屏蔽条、皮、铜弹片 屏蔽柜跟屏蔽箱有一个共同的要求，那就是确保良好的导电连续性才能够保证好的屏蔽效 果，更何况屏蔽柜的效能要求比屏蔽箱的要高。这就刚好弥补了屏蔽箱对箱体上下盖接触面提出新要求的整合， 如果其他地方做的好， 而屏蔽效能偏低。
