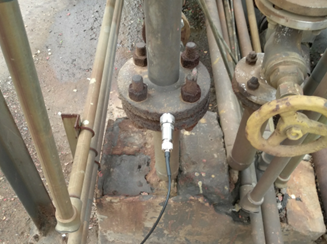

试验对象：金属管道 试验目的：管道的振动频率 系统构成：f-tool推广版、NI USB 9234、加速度传感器、线缆 关键词：金属管道、频谱分析 试验描述： 管道广泛应用于电力、石油等行业,管道振动主要是由于管道内流体和管道壁之间产生的作用导致的。从安全角度讲，若管道长期振动，会产生疲劳破坏，对设备的安全和寿命有影响。全世界每年因管道振动而造成的经济损失高达百亿美元。从信号的角度讲，管道振动的信号可能反映出管道内流体的流动情况，进而推测出管道内流体的大致状态。 使用f-tool软件的FFT模块，采集管道振动数据并进行实时FFT分析，现场即可得出管道振动的频谱信息以及常用的统计量信息。 系统特点： 1. 多种快捷设置，操作便捷，大大节省试验时间； 2. 实时分析，采集完成后，即时显示分析结果； 3. 基本振动测试分析的最高性价比选择； 4. 一键截图、一键生成测试报告，截图为白底黑线，打印效果好。
试验对象：蜗杆 试验目的：蜗杆的振动固有频率 系统构成：f-tool基础版、NI USB 9234、力锤、加速度传感器、线缆 关键词：蜗杆、传递函数、固有频率测试 试验描述： 蜗杆传动时机械传动的一种重要传动方式。具有传动比大、承载能力高、冲击载荷小、传动平稳等特点，在国防、冶金、化工等领域有广泛的应用。蜗杆在工作时，在内部和外部的激励下会发生机械振动。因此，蜗杆的振动特性研究，对传动机构的平稳性、系统的可靠性具有现实意义。 使用f-tool软件的FRF模块，对蜗杆进行锤击法传递函数测试，得到蜗杆的固有频率信息。 为避免测点刚好位于前几阶振动的节点上，选择3个位置进行测试。为了得到可靠的数据，每个测点敲击3次做平均。 系统特点： 1. 专门为锤击法测试设计，操作便捷，大大节省试验时间； 2. 实时分析，敲击完成后，即时显示测试结果； 3. 测试结果保存在数据中，再次查看时无需再次分析； 4. 一键截图、一键生成测试报告，截图为白底黑线，打印效果好。
测试对象：金属叶片、刹车盘等结构件 系统构成：f-line测试系统 关键词：金属叶片、自动频谱分析 系统描述： f-line产线固有频率测试系统是专门为生产线产品固有频率测试设计的测试系统。适合生产线上对产品进行振动固有频率检测。 系统选用进口机箱和数据采集硬件。保证数据采集的高精度和设备运行的稳定性。软件融合先进算法和多年现场测试经验，准确率高、速度快。UI界面易于操作，产线工人可快速熟练掌握。 产品特点 系统特点： 1. 自动信号采集并实时频谱分析； 2. 根据设置自动判断产品是否合格； 3. 频率测量范围1~25KHz； 4. 频率测量精度可达到0.1Hz； 5. 自动进行统计分析并实时显示； 6. 测试结果自动保存，一键查看； 7. 支持半定制扩展其他功能。
