蜗杆固有频率测试

试验对象：蜗杆

试验目的：蜗杆的振动固有频率

系统构成：f-tool基础版、NI USB 9234、力锤、加速度传感器、线缆

关键词：蜗杆、传递函数、固有频率测试

试验描述：

蜗杆传动时机械传动的一种重要传动方式。具有传动比大、承载能力高、冲击载荷小、传动平稳等特点，在国防、冶金、化工等领域有广泛的应用。蜗杆在工作时，在内部和外部的激励下会发生机械振动。因此，蜗杆的振动特性研究，对传动机构的平稳性、系统的可靠性具有现实意义。

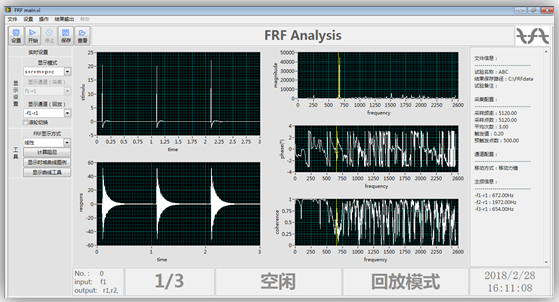

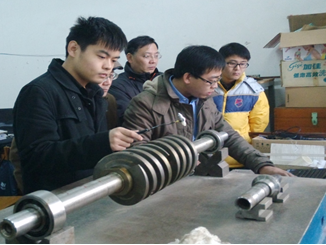

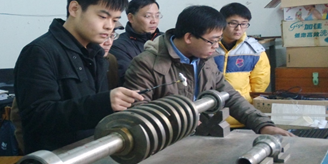

使用f-tool软件的FRF模块，对蜗杆进行锤击法传递函数测试，得到蜗杆的固有频率信息。

为避免测点刚好位于前几阶振动的节点上，选择3个位置进行测试。为了得到可靠的数据，每个测点敲击3次做平均。
