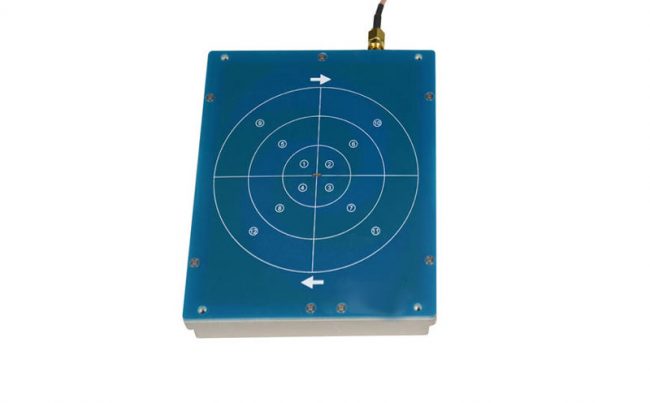

天线测试耦合板
一、 宽频带天线测试模块产品介绍： 一款宽频带天线，频率覆盖1GHz-6GHz,驻波稳定，驻波比小于2，体积小巧，做工精良，可应用于手机、蓝牙、无线网卡、GPS、WIFI、无线模块测试。 二、 宽频带天线测试模块规格参数（Specification） 型号 耦合板 频率（Frequency Range） 1～6 GHz 增益（Gain） 2.8dB @ 1.0 GHz 5.9 dB @ 1.8 GHz 8.0dB @ 2.4GHz 7.0dB @ 2.8 GHz 7.9 dB @ 3.5 GHz 6.7 dB @ 5.6 GHz 驻波比（VSWR） ≤2 : 1 3dB波瓣宽度（HPBW） 140°@ 1GHz 118°@ 1.8 GHz 93°@ 2.4 GHz 77°@ 2.8 GHz 59°@ 5.6GHz 极化方式（Polarization） 线极化 端口阻抗（Zo） 50 Ohm 射频接口（RF Connector） SMA母(F) 尺寸（Dimension） 150(W) x 146(D) x 1.6(H) mm 三、宽频带天线测试模块测试结果 （VSMR）
