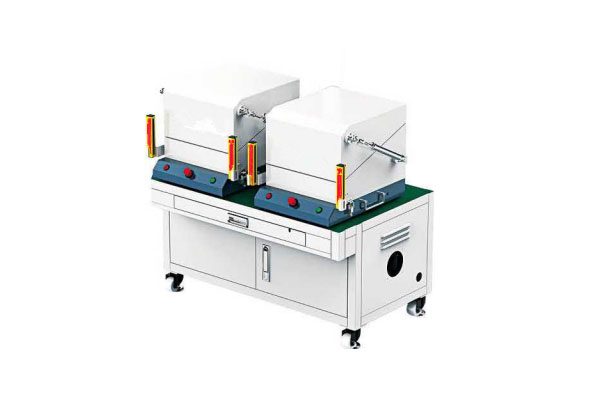

蓝牙测试屏蔽箱多功能一拖二工作台
一拖二多功能蓝牙测试屏蔽箱 一．前面板功能介绍 1.电源开关键：启动多功能蓝牙测试屏蔽箱总开关 2.显示屏：连接上蓝牙显示当前操作状态、、电量显示数字（数字是0-9表示有百分之几十）蓝牙地址名、蓝牙名称。 3.信号强度距离减按键：缩短蓝牙连接距离。 4.信号强度距离减按键：增大蓝牙连接距离。 5.咪头模式按键：按轻触键直接进入通话模式。 6.通话模式按键：按轻触键会发出一组播号铃声到蓝牙产品上，按蓝牙产品接听键，才进入通话模式。 7.复位按键：按轻触键会断开当前配对状态蓝牙。 8.NFC工作指示灯 9.A模组状态灯：闪灯是搜索蓝牙状态，长亮是配对成功。 10.B模组状态灯：闪灯是搜索蓝牙状态，长亮是配对成功。 11.上一曲状态灯：切换到上一曲，灯会闪亮提示。 12.暂停状态灯：播放歌曲时会常亮提示，暂停歌曲时不亮提示。 13.下一曲状态灯：切换到上一曲，灯会闪亮提示。 二．多功能蓝牙测试屏蔽箱后面板功能介绍 14.S（B）模组信号天线连接端子。 15.M（A）模组信号天线连接端子。 16.NFC端口 17.通话输出端口：测试蓝牙咪头功能时，接入耳机或有源音响对产品咪头说话会播放说话声音。 18.通话输入端口：商务耳机，即纯通话的蓝牙耳机产品，接入信号，测试会将此信号传输给蓝牙产品。 19.音频输入端口：接入信号，测试仪会优先将此信号传输给蓝牙产品。 20.TF卡槽：TF卡音乐传输蓝牙产品播放音源。 21.升级测试仪USB端口 22.迷你5V电源输入端口 三、多功能蓝牙测试屏蔽箱操作指南 1.接通DC5V电源，按下开关键，显示屏点亮，A连接和B连接指示灯呈闪亮，此时测试仪进入自动搜索蓝牙设备状态。 2.把待测试的产品全部开启蓝牙放在测试工位上，A连接与B连接指示灯常亮，已成功连接两台蓝牙产品。 LCD显示产品状态、地址码、蓝牙名称，此时蓝牙会自动播放音乐，这时开始测试你需要检测的功能，上一曲/下一曲、播放/暂停、通话/咪头效果测试。操作蓝牙产品上一曲/下一曲、播放/暂停、通话/咪头，显示屏会转入显示当前操作蓝牙产品的状态。测试咪头通话以当前状态优先。 3.两测试位之间距离应隔3米以外，如在标准时间会连接三米以外的蓝牙产品，设置仪器“信号强度距离设置—”键，设到合适数值。此时测试仪会对三米以外的蓝牙产品延长时间或不连接状态。此值不能设置过底，会影响蓝牙连接。如在标准时间内不连接测试位蓝牙产品，设置仪器“信号强度距离设置+”键，将值合适调大。 4.在咪头、通话测试时：产品有定义播放键启动电话重拨功能的，直接操作产品就可完成测试。即双击或长按播放键，再按下接听键，你的产品会自动进入通话测试。没有定义重拨功能的产品，就要按下测试仪上的通话模式键，测试仪会自动发送一组电话铃声到你的产品上，然后按下接听键就会进入通话模式；还有一种是产品上没有播放键（接听键）的。就直接按咪头模式键进入通话测试；LCD上会有相应的状态显示，此时对着咪头说话，测试的产品喇叭会播放自说话声音。如在外接通话端口接上耳机或有源音响会有很清晰的说话声音。 5.测试完第一台蓝牙将蓝牙产品关机。拿起第二台，马上开始测试第二台产品，测试的同时测试仪已经自动开始自动搜索第三台的产品。以此类推下去，可以连续测试。具体操作如下： 先开启蓝牙产品，听产品播放的音乐，音质是否流畅，音质是否OK，测试蓝牙产品的音量加大加小功能。音乐模式测试结束。 看测试仪显示屏显示的地址与名称与自己所生产的对不对得上。地址是否重复，名称是否正确。 测试按键上一曲与下一曲，按键是否OK， 测试咪头功能，按测试仪咪头键，然后直接对着蓝牙产品讲话，测试声音是否清晰，通话效果是否OK。
