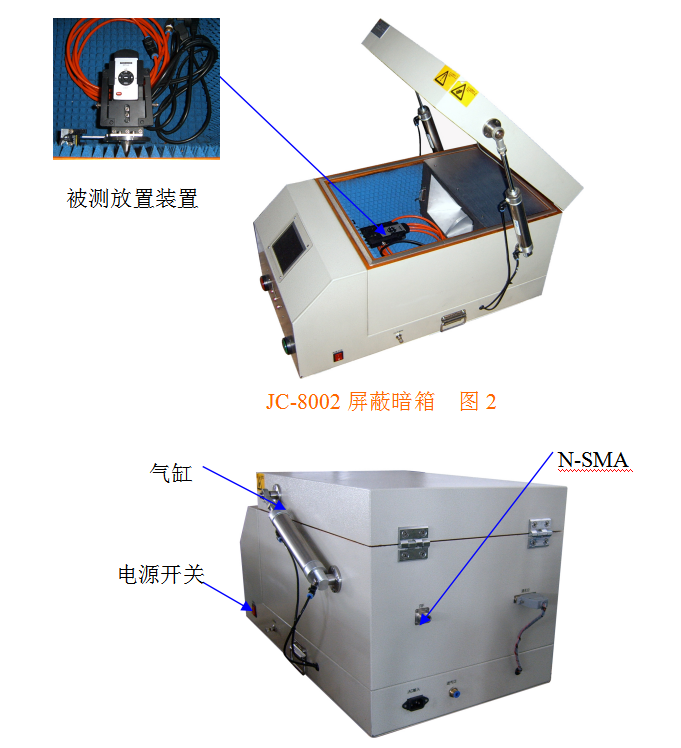

JC-8002屏蔽箱产品描述
JC-8002屏蔽箱是一款自动化智能设备,为测试小型RF设备如寻呼机,GPS接收机,移动电话等提供一可靠稳定的电磁场。通过JC-8002输入端口加载的一个外部测试信号在腔体内部产生一可靠稳定可预知的TEM测试场。
JC-8002屏蔽箱工作原理
通过在JC-8002外置N头端口加载一个可用信号到箱体内部的发射器上然后通过隔离装置提供无干扰的测试环境,从而达到在箱内形成一可靠且可用的电磁场。
JC-8002屏蔽箱关键特性
- 辐射和磁化系数测试
- 高达6GHz发射器
- 高效的屏蔽性能
- 半自动操作系统(气动和电动)
- 提供数字显示角度功能
- 提供观察箱内动作液晶显示系统
- 提供被测器件自动旋转功能
- 小尺寸,适应于桌面操作
- 提供DB25数据接口,SMA射频连接器
JC-8002屏蔽箱应用
- 接收机灵敏度测试
- 发射机辐射功率测试
- 小型UHF设备EMI和EMS测试
- 移动电话,W-LAN,PDA
- 蓝牙,DAB/DMB
JC-8002屏蔽箱说明
- 驻波:<1.5,100MHz–6GHz
- 路损:典型≤16dB
- 屏蔽性能:小于2GHz>90dB,2GHz-6GHz>80dB
- 数据接口:外部DB25(p) 内部DB25(s)
- 射频接口:外部N(f),SMA(f),内部SMA(f)
- 外形尺寸:(W) 770 X (D) 480 X (H) 410mm
- 工作尺寸:(W) 500 X (D)340 X (H) 280mm
- 重量:25Kg
