采用屏蔽的目的有两个:
一是限制设备内部的辐射电磁能越出某一区域;
二是防止外部的辐射电磁能进入某一区域。
屏蔽箱的屏蔽效能:
指模拟干扰源置于屏蔽箱外时,屏蔽箱置放前后的空间某点电场强度、磁场强度或功率之比再取对数(lgp1/p2),用dB表示。
屏蔽箱测试设备有:
网络分析仪(信号发生器+频谱分析仪)、偶极子天线、喇叭天线、屏蔽箱。

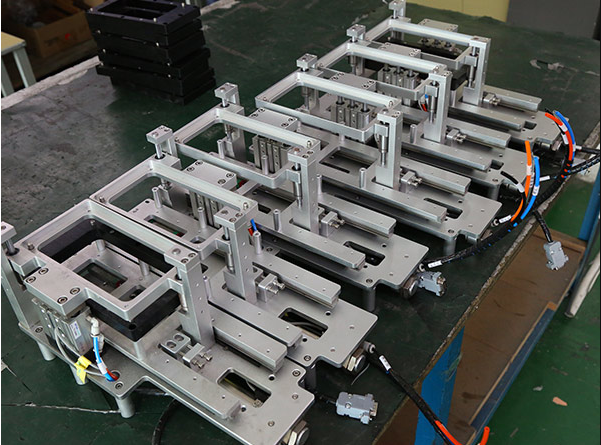

屏蔽箱(RF隔离箱)的分类:
可以根据不同的测试要求制造成手动、气动、全自动等不同的工作模式。
1、手动屏蔽箱,一般体积较小、操作便捷,是目前小型通讯设备比如手机等生产线上常使用的一款。另也有部分体积过大,采用气动操作不便的也采用手动看门方式
2、气动屏蔽箱 一般体积较大,在生产测试中为了提高测试效率和降低操作人员的疲劳感
3、全自动屏蔽箱 通过标准RS232接口依通讯指令对测试屏蔽箱进行控制来完成整个测试过程,一般对小型射频模块,大规模产线生产的时候使用,提高生产效率
电磁屏蔽箱(RF信号屏蔽箱)的具体作用和应用范围:
对于无线通讯产品生产厂商而言,产品不能及时面市或迅速上量带来的是大量产值和利润的流失。直接影响后续业务和市场份额的拓展。
射频测试工艺通常是手机等无线通讯类设备产线中为复杂、影响大的流程,通常也是产线的瓶颈。射频测试站通常由测试仪表、屏蔽箱、测试软件等几部分构成,通常又可分为校准测试、综合测试、天线测试等等几类。由于产能的要求,通常射频测试工艺由多个相同的测试站并行运行。某个或某些测试工位的通过率偏低;产出降低就会导致产线瓶颈、生产成本剧增,而究其原因,大致可分为: 产品设计或物料原因、测试的问题(误测问题)、射频干扰等环境因素、测试的不确定问题。
电磁干扰/EMI是整个电子领域目前必须面临和克服的一个问题,一般在无线通讯产品比如:手机、无线网卡、无线路由器、无线耳机、蓝牙耳机、wi-fi、wimax、数据卡、对讲机、RFID等等无线通讯类设备和无线通讯类模块等在进行板测、终测过程中,都是通过使用射频测试屏蔽箱/RF Shield Box来改善测试环境的。
一、屏蔽箱作用
–隔离外部基站信号
–隔离相邻测试台站的干扰
–降低人员的影响
–节省Handling时间
–多种测试流程的整合,简化流程
